Como Decifrar a Caixa de Pastilhas: O Guia do Sistema ISO de Codificação
Você já abriu uma caixa de insertos e se sentiu perdido com siglas como TNMG 160408-MA? No universo da usinagem, essas letras e números não são códigos aleatórios; eles formam uma linguagem técnica universal que define a precisão em metal duro e a aplicação correta da ferramenta.
Para o profissional que busca a otimização de processo, dominar o sistema ISO é fundamental para evitar quebras prematuras e garantir o acabamento desejado.

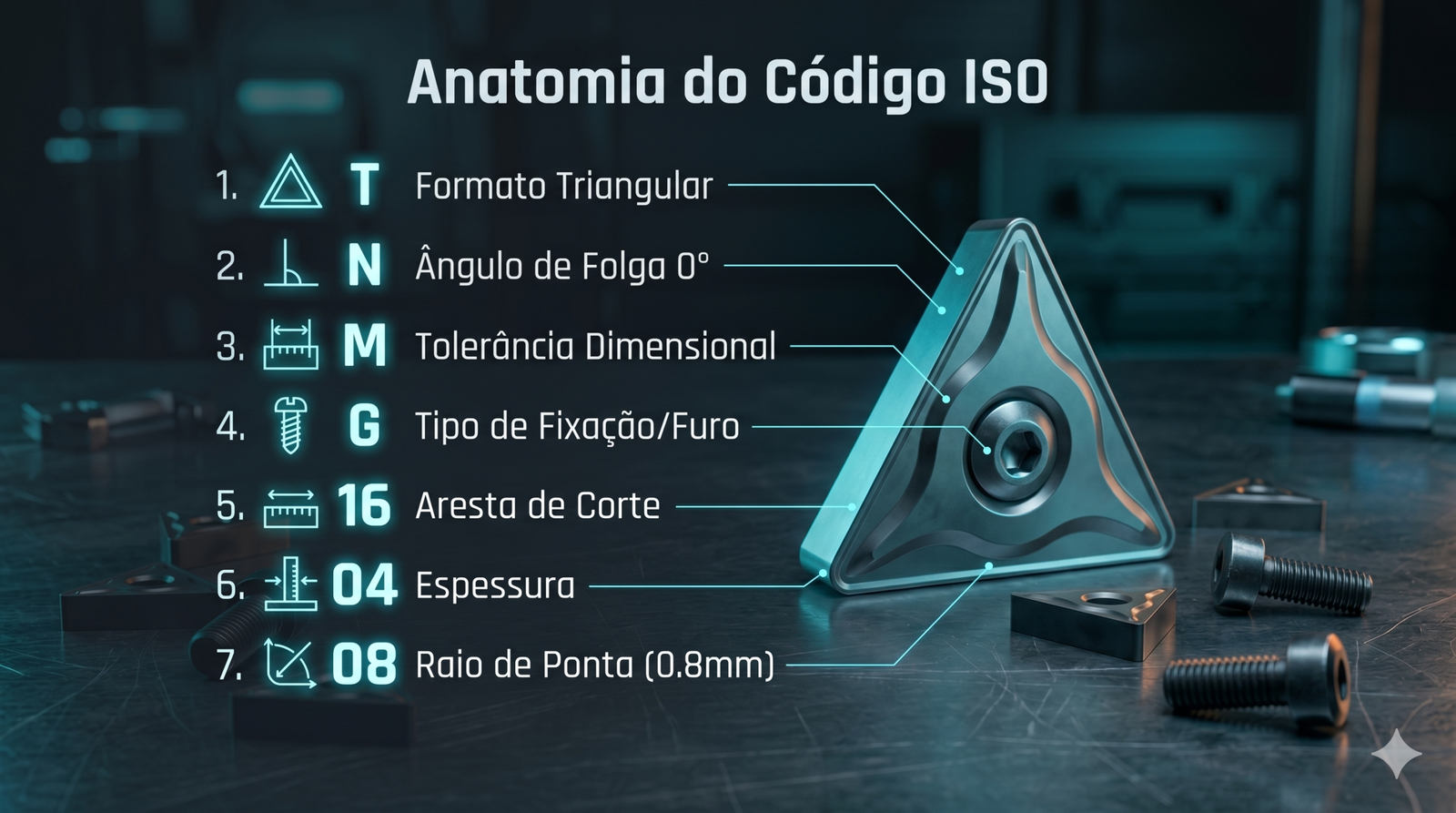

A Anatomia do Código ISO (Os 4 Primeiros Dígitos)
O código principal de uma pastilha é composto por quatro letras que definem sua geometria básica:
- 1ª Letra (Formato): Define o formato da pastilha. T (Triangular), C (Rômbica 80°), W (Trigonal), V (Rômbica 35°).
- 2ª Letra (Ângulo de Folga): Indica a inclinação da face lateral. N (Neutro/0°) é para alta resistência; C (7°) ou P (11°) são para cortes leves.
- 3ª Letra (Tolerância): Define a precisão dimensional (M, G, E).
- 4ª Letra (Tipo/Fixação): Indica se a pastilha tem furo central, quebra-cavacos e como ela se prende ao suporte.
Entendendo as Dimensões (Os Números)
Após as letras, os números indicam o tamanho real:
- 16: Comprimento da aresta de corte (em mm).
- 04: Espessura da pastilha.
- 04/08: Raio de ponta. Uma Pastilha TNMG 160404 tem raio 0.4 (foco em acabamento), enquanto a TNMG 160408 tem raio 0.8 (foco em desbaste).
FAQ: Dúvidas sobre Codificação ISO
Significa que a pastilha é Negativa. Pastilhas negativas são mais robustas, possuem arestas em ambos os lados (dobrando a vida útil) e são ideais para desbaste pesado.
Sim, mas o acabamento será mais rugoso e a pressão de corte será maior. Use Raio 08 para remover material e Raio 04 para o passe final de precisão.
Não. As letras após o traço geralmente indicam o Quebra-cavacos e variam conforme o fabricante, embora muitos usem siglas similares para desbaste (M) ou acabamento (F).
