Nós já discutimos tecnologias de automação que beiram a ficção científica, como o Apalpador CNC (Probe) para medição a laser e o Sistema Zero Point para travamento instantâneo. Porém, quando a máquina sofre uma colisão, ou quando o operador precisa descobrir de onde está vindo a vibração que destrói as ferramentas, a tecnologia digital não resolve. Você precisa da verdade mecânica.
Na engenharia de precisão, a sua lucratividade industrial depende do alinhamento perfeito. Se o seu Spindle (fuso) tiver 0.02mm de excentricidade, nenhuma fresa de topo de metal duro entregará o acabamento projetado.
Neste guia focado na otimização de processo, vamos dominar a dupla analógica mais importante da metrologia de chão de fábrica: o Relógio Comparador (e Apalpador) e o seu fiel escudeiro, o Suporte Magnético Articulado.

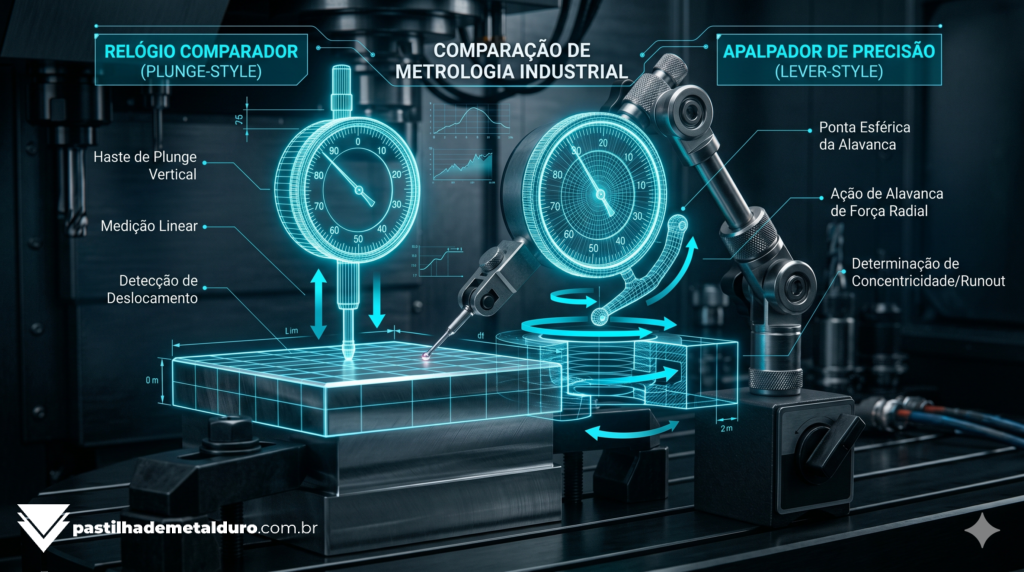

Relógio Comparador vs. Relógio Apalpador: Qual a Diferença?
Embora ambos leiam variações na casa dos centésimos (0.01mm) ou milésimos (0.001mm) de milímetro, a cinemática deles dita aplicações completamente diferentes:
- Relógio Comparador (Dial Indicator): Possui uma haste reta (êmbolo) que sobe e desce. Ele é projetado para medir deslocamentos verticais diretos, como checar a planicidade de uma chapa de aço ou aferir o batimento frontal de uma placa de torno.
- Relógio Apalpador (Dial Test Indicator): Possui uma pequena alavanca articulada na ponta. Ele é projetado para medições radiais e de difícil acesso. É a ferramenta definitiva para alinhar (esquadrejar) uma morsa na mesa ou checar o batimento interno de um furo cônico.

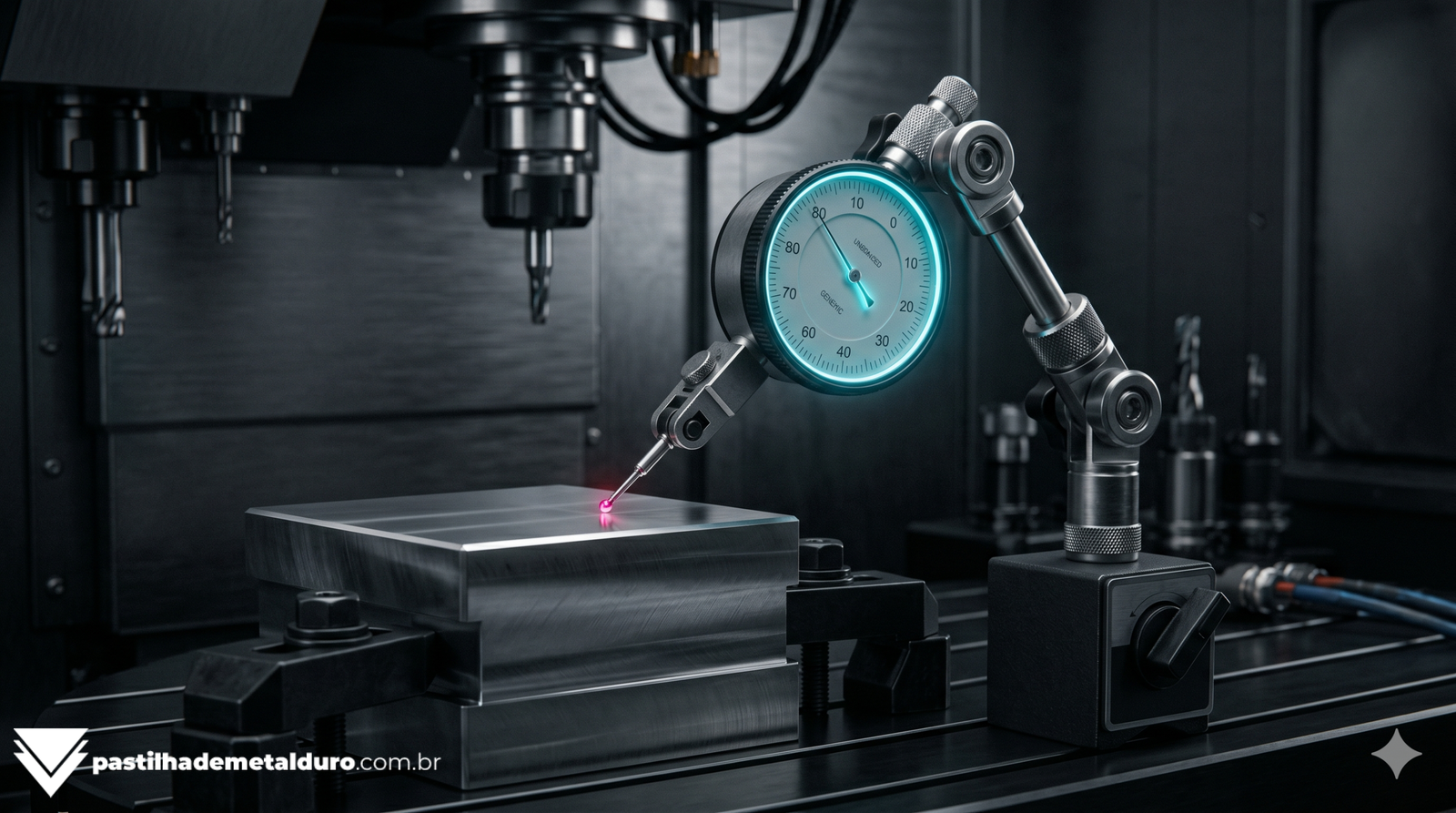

O Cérebro da Operação: O Suporte Relógio Comparador
Você pode comprar um relógio suíço caríssimo, mas se o seu suporte for fraco, a leitura será falsa. O suporte para relógio comparador (ou base magnética) é o esqueleto que garante que a única coisa se movendo seja a agulha no mostrador.
- A Base Magnética: Possui um ímã de neodímio ativado por uma chave “On/Off”. Permite que o suporte seja “colado” com mais de 60kg de força de tração nas paredes, teto ou mesa de ferro fundido do Centro de Usinagem.
- O Braço Articulado: Os melhores suportes modernos utilizam um sistema hidráulico central. Você posiciona as três juntas articuladas com as mãos e, ao girar um único manipulo central, a pressão interna do óleo trava todo o braço como se fosse uma rocha sólida.
- Recomendação de Mestre: Nunca economize na base. Recomendamos investir em um Suporte Magnético Hidráulico Articulado de Alta Precisão para garantir zero deflexão durante a leitura.
Aferindo o Runout (Excentricidade) na Prática
O Runout (o quanto uma ferramenta gira fora do próprio centro) é o inimigo número 1 das pastilhas de metal duro. Veja como medir o seu sistema de fixação:
- Trave o seu suporte magnético na mesa fixa do CNC.
- Coloque uma haste de aferição cilíndrica perfeita (pino padrão) dentro do seu Mandril Hidráulico ou Pinça ER.
- Encoste a ponta do relógio apalpador na lateral do pino cilíndrico e zere o mostrador girando o anel externo do relógio (dial).
- Gire o fuso manualmente com a mão, bem devagar.
- Observe a agulha. Se ela oscilar 0.015mm, você tem 15 mícrons de runout. Você deve limpar o cone interno da máquina e a face do suporte, e repetir o teste até que a agulha fique praticamente imóvel.
FAQ: Dúvidas sobre Metrologia e Alinhamento
É uma estrutura, geralmente composta por uma base magnética comutável (liga/desliga) e hastes metálicas articuladas. Sua função é segurar e manter rígido o instrumento de medição (relógio) para garantir que a leitura de variações dimensionais seja 100% precisa e sem interferência externa.
Após encostar a ponta de contato na superfície da peça e garantir que a haste sofreu uma leve pré-carga (o ponteiro principal deu algumas voltas), você destrava o anel externo (aro do visor) e o gira até que o número “0” fique perfeitamente alinhado com a agulha principal.
As pontas de contato dos relógios apalpadores industriais não são de aço comum. Elas recebem uma esfera de Rubi ou Carboneto de Tungstênio (Metal Duro) para garantir resistência absoluta ao desgaste por abrasão durante o atrito contínuo contra as peças em rotação.
