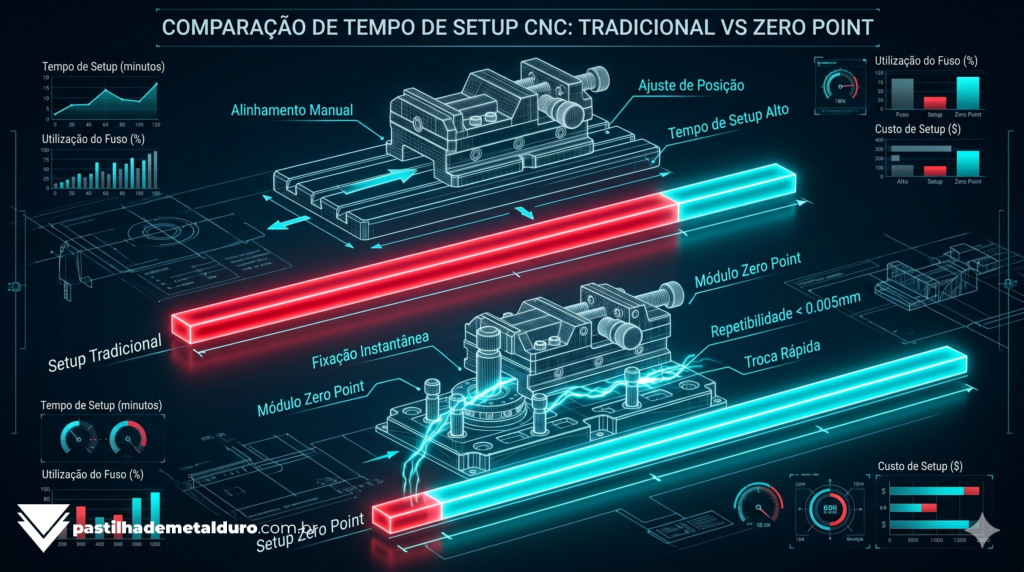

Faça as contas: quanto tempo o seu Centro de Usinagem passa efetivamente cortando aço e gerando dinheiro? Se você ainda utiliza o método tradicional de prender uma morsa na mesa, passar o relógio apalpador para alinhar o esquadro, fixar a peça e bater o zero-peça, sua máquina provavelmente passa 30% do turno parada.
Na engenharia moderna, a verdadeira lucratividade industrial não está apenas em calcular perfeitamente a Velocidade de Corte (Vc) e o Avanço, mas sim em garantir que o Spindle (fuso) nunca pare de girar.
Para o Mestre da Usinagem que deseja aplicar a máxima otimização de processo, a evolução lógica após dominar sistemas de ferramentas como o Mandril Hidráulico e o Shrink Fit é dominar o travamento de peças. É aqui que entra o Sistema de Fixação Zero Point.
O que é o Sistema Zero Point?
O Zero Point (Ponto Zero) é um sistema de fixação mecânica, pneumática ou hidráulica que é montado permanentemente na mesa da máquina CNC. Ele atua como uma interface universal entre a máquina e qualquer dispositivo de fixação (morsas, placas, berços ou gabaritos).
Em vez de parafusar a morsa na ranhura em “T” da mesa, você equipa a base da sua morsa com Pinos de Tração (Pull Studs).
A Mágica da Repetibilidade de 5 Mícrons
- Como funciona a troca: Quando você aciona o sistema (geralmente injetando ar comprimido), as esferas internas do Zero Point se abrem. Você solta a morsa com os pinos ali dentro e corta o ar. Molas de altíssima pressão travam os pinos instantaneamente com várias toneladas de força.
- O Ganho de Tempo: O travamento não é apenas forte; ele é geometricamente perfeito. O sistema puxa a morsa de volta para as exatas coordenadas X, Y e Z todas as vezes, com uma repetibilidade inferior a 0.005 mm.
- O Resultado: O setup que demorava 40 minutos com chave de boca, marreta de borracha e relógio comparador agora é feito em 5 segundos, com o aperto de um botão.
Recomendamos equipar as suas morsas de precisão com um kit de Pinos de Fixação Zero Point Padrão para padronizar o seu chão de fábrica.
Setup Externo: O Segredo da Alta Produção
A maior vantagem do Zero Point não é apenas prender rápido, mas permitir o Setup Externo (Offline Setup).
Enquanto a sua máquina está trabalhando agressivamente em um fresamento trocoidal na Peça A, o operador já está fixando a Peça B em uma segunda morsa na bancada, fora da máquina. Assim que a máquina terminar, basta destravar o Zero Point, sacar a morsa A, inserir a morsa B e apertar o Cycle Start. A máquina parou por menos de um minuto.
FAQ: Dúvidas sobre Fixação Zero Point
Absolutamente. O travamento é mecânico (feito por potentes molas prato) e o destravamento é pneumático/hidráulico. Isso significa que, mesmo que falte energia ou ar comprimido na fábrica, a peça continuará travada com forças que ultrapassam 30kN (mais de 3 toneladas por pino), suportando facilmente a carga de pastilhas negativas em desbastes pesados.
Os sistemas de alta qualidade possuem tecnologia de sopro (Air Blast). Quando o sistema é aberto, o próprio ar comprimido vaza estrategicamente pelos orifícios, soprando para longe qualquer cavaco ou gota de fluido de corte antes que a morsa assente, garantindo a face de contato perfeitamente limpa.
Sim. Não é necessário comprar uma máquina nova com a mesa já adaptada. Você pode adquirir placas Zero Point independentes (Base Plates) e fixá-las nas ranhuras em “T” do seu Centro de Usinagem existente.
