O que é um apalpador CNC e como funciona? O apalpador CNC (também chamado de probe ou sonda) é um dispositivo de medição de alta precisão integrado à máquina-ferramenta. Ele serve para automatizar o setup (definição do ponto zero da peça), realizar inspeção dimensional in-process e detectar quebras de ferramentas. A solução ideal elimina as falhas de ajuste manual com relógios comparadores e erros de digitação, reduzindo drasticamente o tempo de máquina parada. A comunicação com o comando numérico ocorre instantaneamente via sinal de rádio ou infravermelho no momento do toque da ferramenta.
Você acabou de investir em um Sistema Zero Point para travar a sua morsa em 5 segundos. Porém, se o seu operador ainda gasta 15 minutos rodando um localizador de arestas mecânico para encontrar o zero-peça, ou tocando a ferramenta em um bloco padrão para registrar o comprimento (Off-set), a sua lucratividade industrial continua escoando pelo ralo.
Na usinagem CNC de classe mundial, a medição manual não é apenas lenta; ela é sujeita a erros humanos catastróficos. Um erro de digitação de 0.1mm no corretor de comprimento pode significar a colisão de uma fresa de topo inteiriça contra a mesa da máquina.
Para alcançar a máxima otimização de processo, o Mestre da Usinagem delega a medição para a própria máquina através dos Apalpadores CNC (Probes).

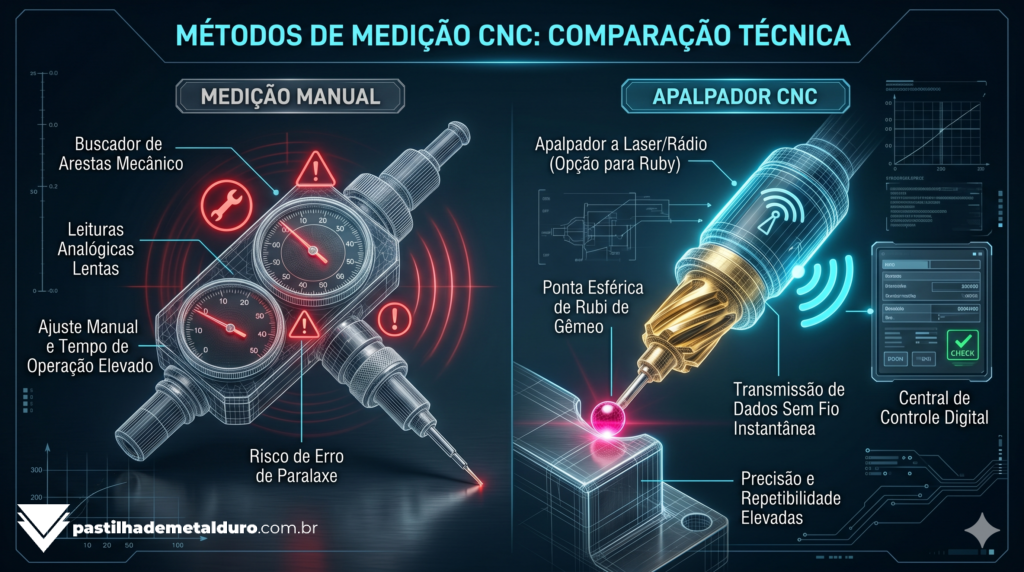

O que é um Apalpador CNC?
Popularizados por marcas como Renishaw e Blum, os apalpadores são sensores de altíssima precisão. Eles possuem uma haste com uma esfera de rubi na ponta (stylus) e um mecanismo cinemático interno.
Quando a esfera de rubi toca na peça ou na ferramenta, o contato desvia a haste em mícrons, quebrando um circuito elétrico ou óptico. Esse sinal viaja na velocidade da luz para o comando CNC (Fanuc, Siemens, Haas), registrando a coordenada exata (X, Y ou Z) em tempo real.
Existem duas categorias obrigatórias para um setup 100% automatizado:
| Tipo de Apalpador | Local de Instalação | Função Principal na Usinagem |
|---|---|---|
| Apalpador de Peça (Touch Probe) | Spindle / Magazine de Ferramentas | Descobre o centro de furos, faces da peça e realiza o setup automático do zero-peça. |
| Apalpador de Ferramenta (Tool Setter) | Fixo na base da mesa da máquina | Mede o comprimento e diâmetro de brocas/fresas e compensa automaticamente o desgaste. |
1. Tool Setter (Medidor de Ferramentas)
Instalado fixo na mesa da máquina. Quando você coloca uma broca de metal duro nova no fuso, a máquina leva a ferramenta automaticamente até o Tool Setter.
- Função: Mede o comprimento e o raio exatos da ferramenta rodando.
- Detecção de Quebra: Pode ser programado para verificar a ferramenta após usinar. Se a ferramenta quebrou, o sensor detecta a falta de comprimento e para a máquina antes de iniciar a próxima operação, salvando a peça do refugo.
- Recomendação: Para oficinas que estão modernizando seus centros, a instalação de um Sensor Preset Medidor de Ferramentas Z (Tool Setter) é o primeiro passo para rodar turnos sem operador (Lights-out manufacturing).
2. Spindle Probe (Apalpador de Peças)
Fica alojado no magazine de ferramentas e é chamado pelo braço trocador (ATC) como se fosse uma fresa comum.
- Setup Automático: O probe toca as faces, furos ou ilhas do bloco de aço bruto e escreve automaticamente o Zero-Peça (G54, G55) na memória da máquina em segundos. Ele também compensa inclinações, rotacionando o eixo de coordenadas se a peça for fixada ligeiramente torta.
- Inspeção em Processo: Esta é a grande vantagem. Antes de soltar a peça finalizada do fixador, o apalpador desce e mede as tolerâncias críticas. Se um furo estiver 0.02mm menor devido ao desgaste da pastilha no fresamento, o CNC atualiza o corretor e dá um passe de acabamento extra de forma 100% autônoma.
FAQ: Dúvidas sobre Apalpadores CNC
Não. Apalpadores industriais possuem vedação IP68. Eles são projetados para viver dentro do ambiente hostil da máquina e suportam jatos de refrigeração de alta pressão e chuva de cavacos contínua sem sofrer infiltrações.
Sim (Retrofitting). Sistemas modernos podem se comunicar via rádio ou infravermelho com um receptor instalado na parede interna da máquina. A instalação exige a configuração de macros no comando CNC, o que geralmente requer um técnico especializado, mas é totalmente viável em máquinas Fanuc, Mitsubishi e Haas antigas.
A haste (stylus) do apalpador possui um “fusível mecânico” (Break stem). Em caso de colisão por erro de programação, essa pequena haste rompe imediatamente, salvando o caríssimo mecanismo interno do sensor. Basta rosquear uma Haste de Rubi Substituta (Stylus) e recalibrar.
Montado diretamente no magazine da máquina, o apalpador de peça atua como uma ferramenta. Ele possui uma haste com uma esfera de rubi na ponta. Ao tocar a superfície usinada, emite um sinal (via rádio ou infravermelho) para o comando CNC, registrando a coordenada exata para alinhamento e calibração em frações de segundo.
O Tool Setter é o apalpador de ferramenta fixado na mesa da máquina. Ele realiza a medição do comprimento e do diâmetro da fresa ou broca. Ao monitorar o desgaste entre as operações, ele aplica a compensação de medidas automaticamente ou avisa se a ferramenta quebrou, evitando que o ciclo continue e gere peças refugadas.
A principal vantagem é a redução do tempo de setup improdutivo. O uso da sonda elimina a centralização manual feita por operadores com relógios comparadores, zera as chances de erros de digitação no comando e permite a inspeção de peças complexas (in-process) sem removê-las da fixação.
