Quando o assunto é a etapa final da usinagem em um eixo, existe uma ferramenta que causa frio na barriga até dos operadores mais experientes: o bedame.
Seja em um torno convencional ou em um Centro de Torneamento CNC de alta precisão, o bedame de corte é a ferramenta responsável por separar a peça finalizada do bloco de material bruto. No entanto, por ter um formato de lâmina reta e fina (como uma lâmina de bedame de 2mm ou 3mm), ele é altamente suscetível a vibrações, quebras e aprisionamento de cavacos.
Neste guia focado na otimização de processo, o Mestre da Usinagem vai destrinchar os segredos do alinhamento e as melhores práticas para que a sua operação de sangramento seja rápida, silenciosa e altamente lucrativa.
O que é Bedame e Para Que Serve?
O bedame ferramenta é essencialmente uma lâmina de corte e desbaste. A sua principal função é realizar o “sangramento” (abertura de canais profundos) e o corte (parting off) transversal para separar a peça usinada.
Ao contrário de uma pastilha de torneamento ISO que viaja lateralmente ao longo do eixo, o bedame atua perpendicularmente, mergulhando em direção ao centro exato do material. Além do corte total, o bedame é frequentemente utilizado para abrir canais para anéis elásticos (anéis elásticos/O-rings) ou criar alívios para operações de rosqueamento.
Tipos de Bedame: Do Aço Rápido ao Metal Duro
A evolução dos materiais transformou a forma como utilizamos o bedame torno. Hoje, encontramos três tipos principais no chão de fábrica:
- Bedame de Aço Rápido (HSS e HSS-Co): O modelo mais clássico. Requer que o operador afie a geometria de corte e os ângulos de saída no esmeril. É excelente para tornos convencionais e usinagem de plásticos ou materiais macios em baixas rotações.
- Bedame de Vídea (Brasado): Uma haste de aço com uma ponta de carboneto de tungstênio soldada na extremidade. Oferece mais resistência ao calor que o HSS, mas ainda requer afiação manual.
- Bedame com Pastilha Cambiável (Inserto Bedame): O padrão absoluto na usinagem CNC. Utiliza um porta bedame robusto onde se fixa uma pastilha bedame de metal duro (geralmente revestida com TiN ou TiAlN). Quando a aresta desgasta, basta trocar o inserto. Recomendamos investir em um Suporte Bedame 3mm com Jogo de Pastilhas para maximizar a sua produção.
As 3 Regras de Ouro do Posicionamento
A inteligência artificial do Google acertou em cheio ao resumir os problemas do bedame: tudo se resume ao posicionamento e lubrificação. Se a sua pastilha quebrou, você provavelmente violou uma destas três regras:

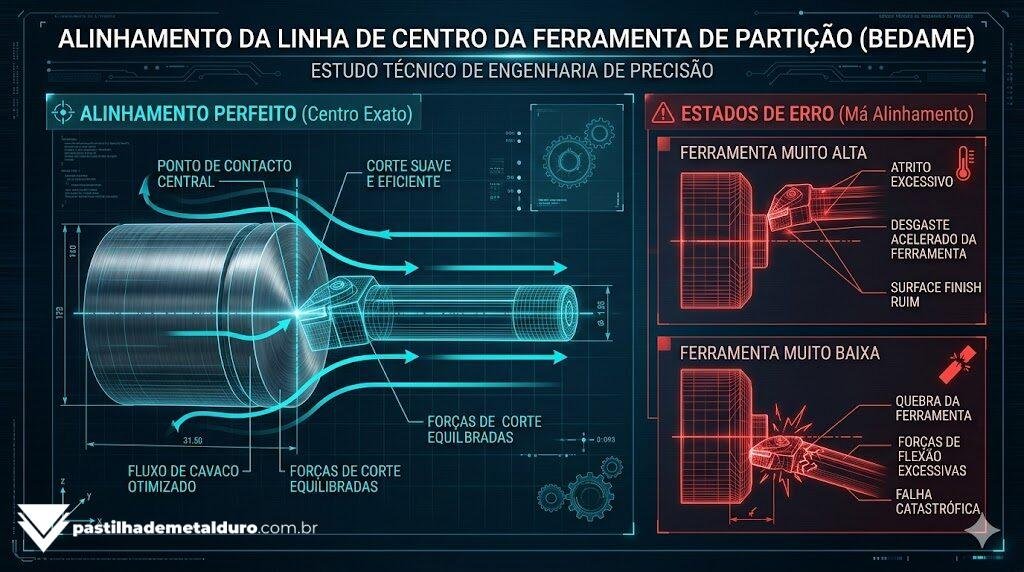

- 1. Alinhamento de Centro Perfeito: A aresta de corte do bedame deve estar na exata altura do centro de rotação da placa do torno. Se estiver milímetros acima, a ferramenta “esfregará” o material sem cortar. Se estiver abaixo, a peça tentará “montar” em cima da lâmina, causando a quebra imediata do suporte.
- 2. Perpendicularidade: O suporte bedame deve estar perfeitamente a 90 graus em relação ao eixo da peça. Qualquer inclinação fará com que a lateral da lâmina raspe na parede do canal, gerando atrito e calor destrutivos.
- 3. Rotação e Refrigeração: O sangramento exige parâmetros de corte (Vc, Fn) muito específicos. A rotação deve ser média a baixa. Mais importante ainda: como o cavaco fica preso dentro de um canal apertado, o uso abundante de refrigeração (fluido de corte) direto na zona de corte é vital para expulsar os cavacos e evitar a soldagem a frio.
FAQ: Dúvidas Comuns sobre Bedames
Sua função principal é abrir canais (ranhuramento) e realizar o sangramento, que consiste no corte transversal para separar a peça finalizada da barra de material bruto no torno mecânico ou CNC.
A palavra tem origem no francês bec d’âne (que significa “bico de burro” ou “cinzel”), uma referência ao formato estreito e reto da ponta da ferramenta original usada por marceneiros e metalúrgicos, que foi adaptada para o português como bedame.
Embora um torno utilize diversas ferramentas de corte (como pastilhas de desbaste, brocas e machos), quando os operadores se referem à ferramenta específica de “cortar e separar a peça”, eles estão falando exclusivamente do Bedame ou “Ferramenta de Sangramento” (Parting-off tool).
Na linha de alta performance CNC (pastilhas e suportes intercambiáveis), marcas globais como Sandvik Coromant, Iscar e Korloy dominam o mercado com geometrias avançadas de quebra-cavacos. Para tornos convencionais (lâminas de aço rápido HSS), a marca nacional Twist/OSG é altamente recomendada pela sua durabilidade.
