Mandril Hidráulico vs Pinça ER vs Shrink Fit: O Guia de Fixação CNC
Você calculou os parâmetros de corte (Vc, Fn, Ap) com perfeição e investiu em uma fresa de topo de metal duro inteiriça de altíssima performance. No entanto, no primeiro mergulho no aço, a ferramenta emite um ruído estridente e a aresta de corte lasca. O culpado? O sistema de fixação.
Na usinagem CNC moderna, a lucratividade industrial morre no Runout (excentricidade). Se a sua ferramenta não girar perfeitamente alinhada com o eixo da máquina, uma única faca da fresa fará todo o esforço, causando desgaste prematuro e craterização.
Para o Mestre da Usinagem alcançar a verdadeira otimização de processo, é fundamental entender quando abandonar o tradicional sistema de Pinça ER e investir nas tecnologias de alta precisão: Mandril Hidráulico e Shrink Fit (Fixação Térmica).

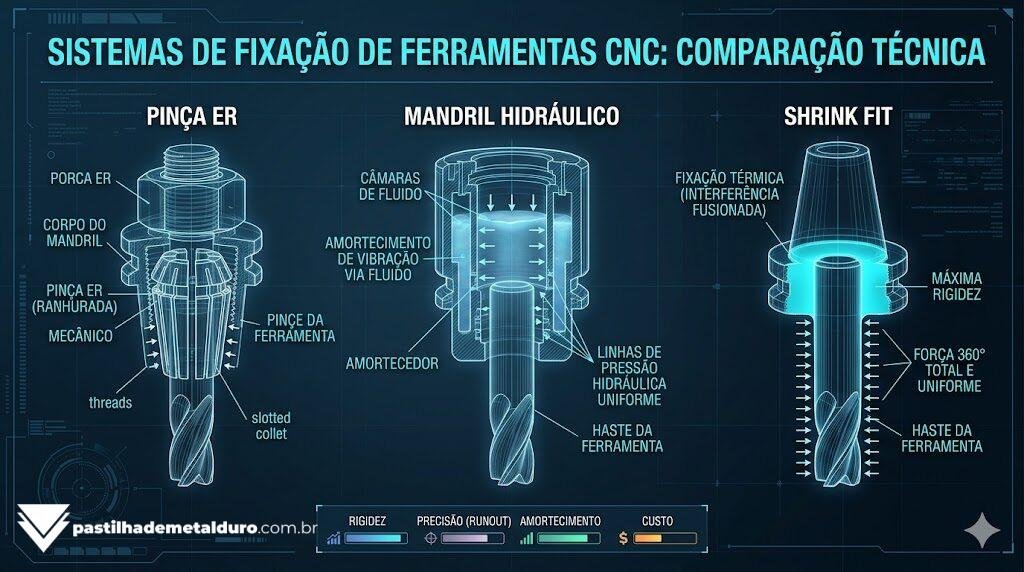

1. Sistema de Pinça ER: O Curinga da Oficina
O sistema de Pinças ER (ER16, ER25, ER32) é o padrão absoluto da indústria devido à sua versatilidade. Uma mesma pinça tem uma margem de contração (geralmente de 1mm), permitindo prender ferramentas de diâmetros ligeiramente diferentes.
- Vantagens: Baixo custo, alta flexibilidade e facilidade de substituição.
- Desvantagens: O Runout (desvio de centro) de uma pinça ER padrão fica entre 0.010mm e 0.015mm. Parece pouco, mas em altas rotações, essa excentricidade gera vibração suficiente para destruir micro-fresas ou brocas inteiriças de metal duro. Além disso, a força de aperto depende exclusivamente da força física do operador ao torcer a porca.
- Recomendação: Utilize para furação geral, rosqueamento ou desbaste leve. Se for utilizar, invista em um Jogo de Pinças ER de Alta Precisão (UP – Ultra Precision) que garantem um runout menor.

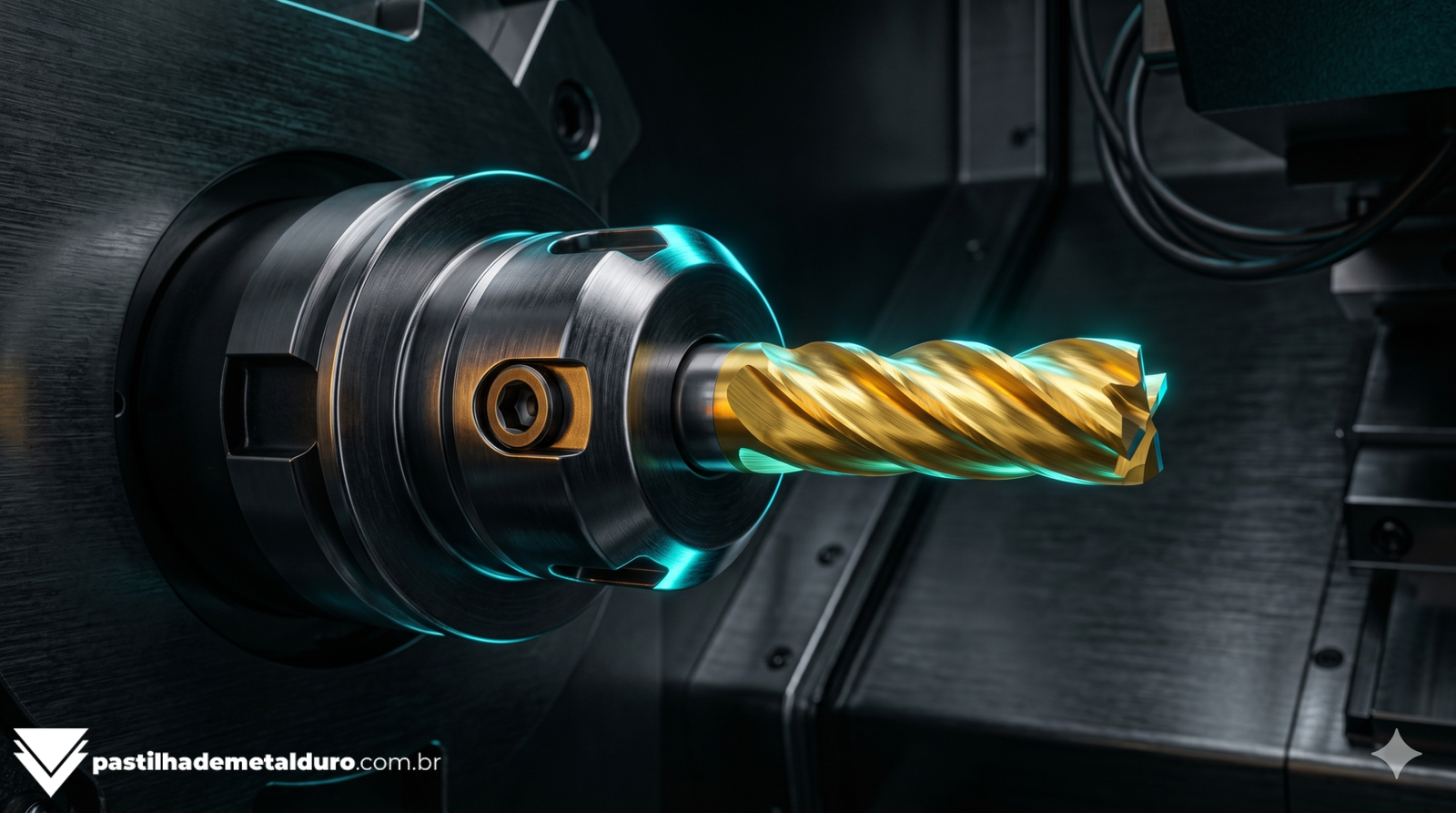

2. Mandril Hidráulico: O Absorvedor de Vibrações
Quando você avança para técnicas severas, como o Fresamento Trocoidal (HSM), a força radial tenta arrancar a ferramenta do suporte. É aqui que o mandril hidráulico brilha.
- A Dinâmica: O suporte possui câmaras internas preenchidas com óleo especial. Ao apertar um único parafuso atuador com uma chave Allen, o óleo é pressurizado de maneira uniforme ao redor da ferramenta.
- Vantagens: O Runout cai drasticamente para cerca de 0.003mm (3 mícrons). Mas o verdadeiro superpoder do mandril hidráulico é o amortecimento (Damping). O óleo atua como um colchão, absorvendo a vibração gerada pelo corte e entregando um acabamento superficial espelhado na peça.
- Recomendação: O investimento em um Mandril Hidráulico BT40 paga-se rapidamente apenas com o aumento da vida útil das suas fresas de acabamento.
3. Shrink Fit (Fixação Térmica): A Rigidez Extrema
O auge absoluto da engenharia de fixação. O Shrink Fit não utiliza porcas, pinças ou fluidos. O suporte é um bloco sólido de aço com um furo microscopicamente menor que a haste da ferramenta.
- A Dinâmica: O suporte é inserido em uma máquina de indução térmica. O metal dilata (expande) em segundos. A ferramenta fria é inserida no furo. Ao resfriar rapidamente, o suporte de aço “esmaga” a haste da ferramenta com uma força de agarre colossal.
- Vantagens: Runout virtualmente zero (menor que 0.003mm), balanceamento perfeito para 30.000+ RPM e perfil físico extremamente fino, permitindo que a fresa alcance cavidades profundas em moldes sem que o suporte esbarre na parede da peça.
- Desvantagens: Exige um alto investimento inicial na máquina de aquecimento por indução, e você perde flexibilidade (cada suporte aceita apenas um diâmetro exato de ferramenta, com tolerância h6).
FAQ: Dúvidas sobre Sistemas de Fixação
Nunca insira uma haste com corte lateral (tipo Weldon) em um mandril hidráulico ou térmica (Shrink Fit) se o sistema não for especificamente projetado para isso. No mandril hidráulico, a falta de cilindricidade fará com que o óleo pressurizado deforme a membrana interna, destruindo um suporte caríssimo instantaneamente.
Sim. Pinças ER são itens de desgaste. Ciclos contínuos de aperto e expansão, além do contato com cavacos, geram fadiga no metal. Uma pinça desgastada não fixa a ferramenta paralelamente, causando deflexão. Substitua suas pinças regularmente.
Para esses materiais que geram extremo calor e exigem máximo torque, os suportes tipo Milling Chuck (Mandril de Força a Rolo) ou Shrink Fit com pinos de travamento adicionais (Safe-Lock) são os mais indicados, pois impedem que a fresa escorregue e seja “puxada” para fora (efeito saca-rolhas) pelas cargas severas.
