Broca de Centro de Metal Duro: O Ponto de Partida da Alta Precisão no Torno e na Fresa
Na usinagem de alta performance, o ditado “o sucesso de um projeto é definido pelo seu alicerce” nunca foi tão verdadeiro. Antes de utilizar pesados cabeçotes de fresamento ou tentar tornear eixos longos com suportes e pastilhas ISO, existe um passo invisível e frequentemente negligenciado que define a tolerância de toda a peça: a furação de centro.
Por décadas, as oficinas dependeram das tradicionais brocas de centro em Aço Rápido (HSS). Contudo, para o Mestre da Usinagem que busca a verdadeira lucratividade industrial e lida com produções em série, a substituição pelo carboneto de tungstênio sólido (metal duro) não é um luxo, é uma exigência de estabilidade.
Torno CNC: O Apoio do Contraponto (Ângulo de 60°)
No torneamento de eixos longos, a peça precisa ser apoiada na extremidade livre usando um “ponto rotativo” (contraponto) para evitar a vibração mecânica e a deflexão (efeito chicote).
- A Função da Broca de Centro (DIN 333): Ela cria uma cavidade cônica perfeita a exatos 60 graus na face da peça, com um pequeno furo de alívio na ponta. É ali que a ponta do contraponto vai se encaixar.
- A Vantagem do Metal Duro: Se uma broca de centro em HSS fletir (entortar levemente) ao tocar a face rígida do aço, o furo ficará fora de centro. Quando o contraponto apoiar, toda a usinagem externa ficará excêntrica. Uma broca de centro de metal duro sólido possui rigidez extrema. Ela não flete, garantindo um alojamento perfeitamente concêntrico com o fuso principal.
Centro de Usinagem (Fresa): Furação de Piloto e “Spot Drilling”
Diferente do torno, no fresamento a broca de centro tem a função de marcar a coordenada exata (X e Y) onde uma broca maior fará a perfuração final. Sem esse “ponto de guia”, brocas espirais longas tendem a “escorregar” (wander) pela superfície da peça antes de começar a cortar.

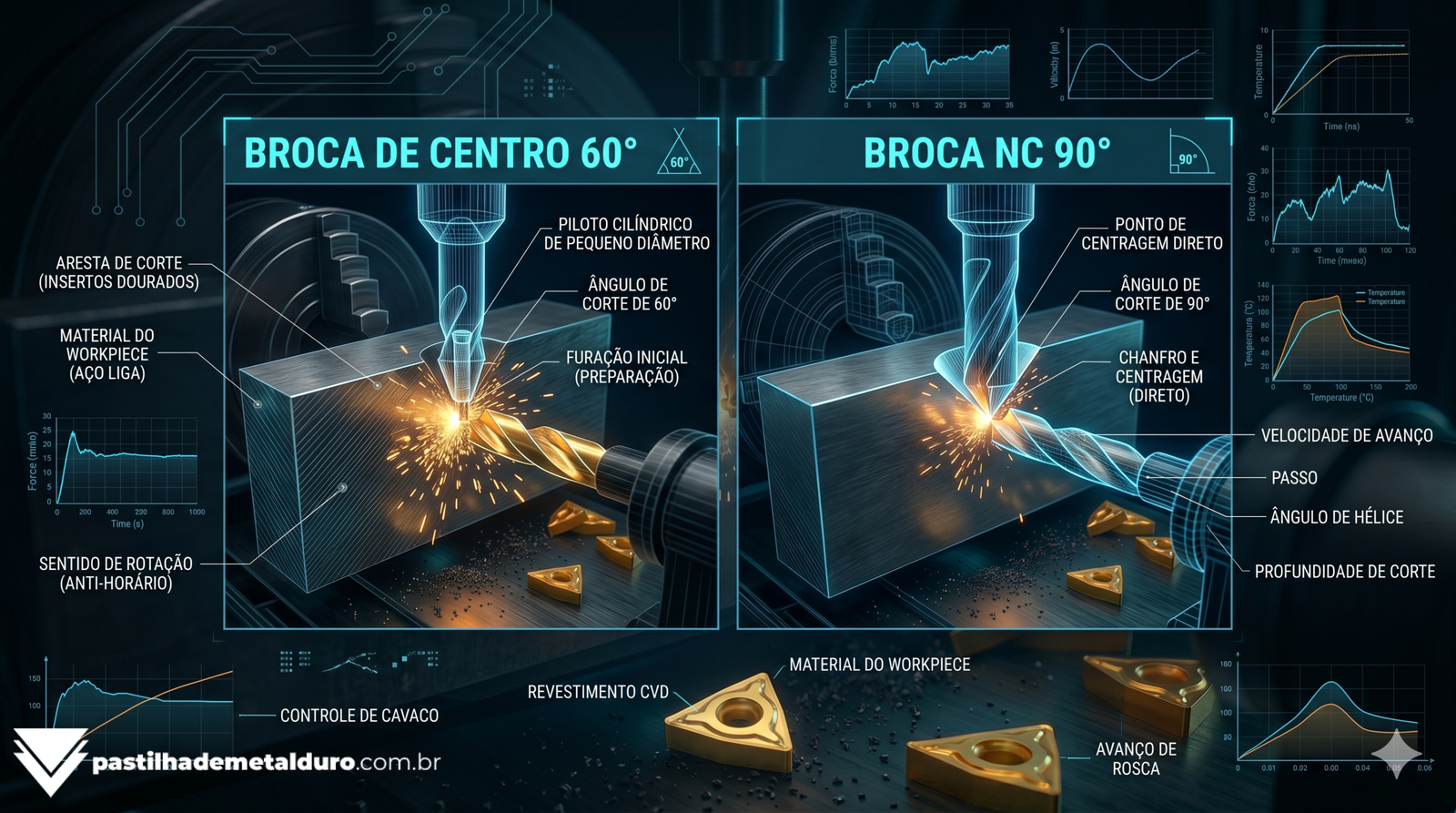

- O Salto Técnico: Broca NC (NC Spot Drill): Na fresa moderna, raramente usamos a broca de centro tradicional (com o “biquinho” piloto). O padrão hoje é usar uma Broca NC de Metal Duro. Ela não tem o piloto afiado; é apenas um chanfro direto (geralmente a 90° ou 120°).
- Por que usar a Broca NC? Além de guiar a broca principal (evitando o deslizamento), a Broca NC de 90° deixa a borda do furo já chanfrada, eliminando a necessidade de uma segunda operação de rebarbação. É a pura otimização de processo.
Ajustando Vc e Fn para Ferramentas Frágeis
Ao configurar os parâmetros de corte (Vc, Fn), os operadores frequentemente cometem um erro fatal com brocas de centro: calculam a rotação baseada no corpo da broca, e não na ponta.
A ponta piloto de uma broca de centro tradicional é minúscula (ex: 1.0mm ou 2.0mm). Se você não elevar a Rotação (RPM) para compensar o diâmetro minúsculo, a Velocidade de Corte (Vc) no centro será tão baixa que o metal será esmagado e a ponta piloto se quebrará instantaneamente, entupindo o furo com os estilhaços da ferramenta.
FAQ: Dúvidas sobre Brocas de Centro
Sim, mas com extrema cautela. O avanço manual do mangote do contraponto é irregular. Um “tranco” na alavanca pode quebrar a rígida (e frágil) ponta de carboneto de tungstênio. Para avanço manual, o HSS perdoa mais os erros de impacto. No CNC, onde o avanço (Fn) é constante e controlado, o metal duro brilha.
Sim. A maravilha de usar uma Broca U (U-Drill) de pastilhas é que a rigidez do seu corpo e a dinâmica de corte das pastilhas dispensam completamente o furo de centro prévio. Contudo, as Brocas U geralmente partem de 13mm de diâmetro. Para furos menores que 10mm com brocas de metal duro inteiriças, a marcação com Broca NC ainda é o padrão ouro.
Para usinagem de aço temperado e superligas (acima de 45 HRC), as brocas de HSS não vão nem arranhar a peça. A furação de centro deve ser feita exclusivamente com metal duro recoberto (ex: TiAlN) operando muitas vezes a seco ou com refrigeração pelo centro para evitar choque térmico.
