Suportes de Torneamento ISO: O Guia Definitivo para Fixação de Pastilhas
A usinagem de alta performance é um sistema de precisão onde o elo mais fraco dita o resultado. Você pode ter dominado a leitura do código ISO das pastilhas e calculado perfeitamente seus parâmetros de Vc, Fn e Ap, mas se o seu suporte de torneamento for inadequado, o resultado será vibração, péssimo acabamento e a quebra catastrófica da ferramenta.

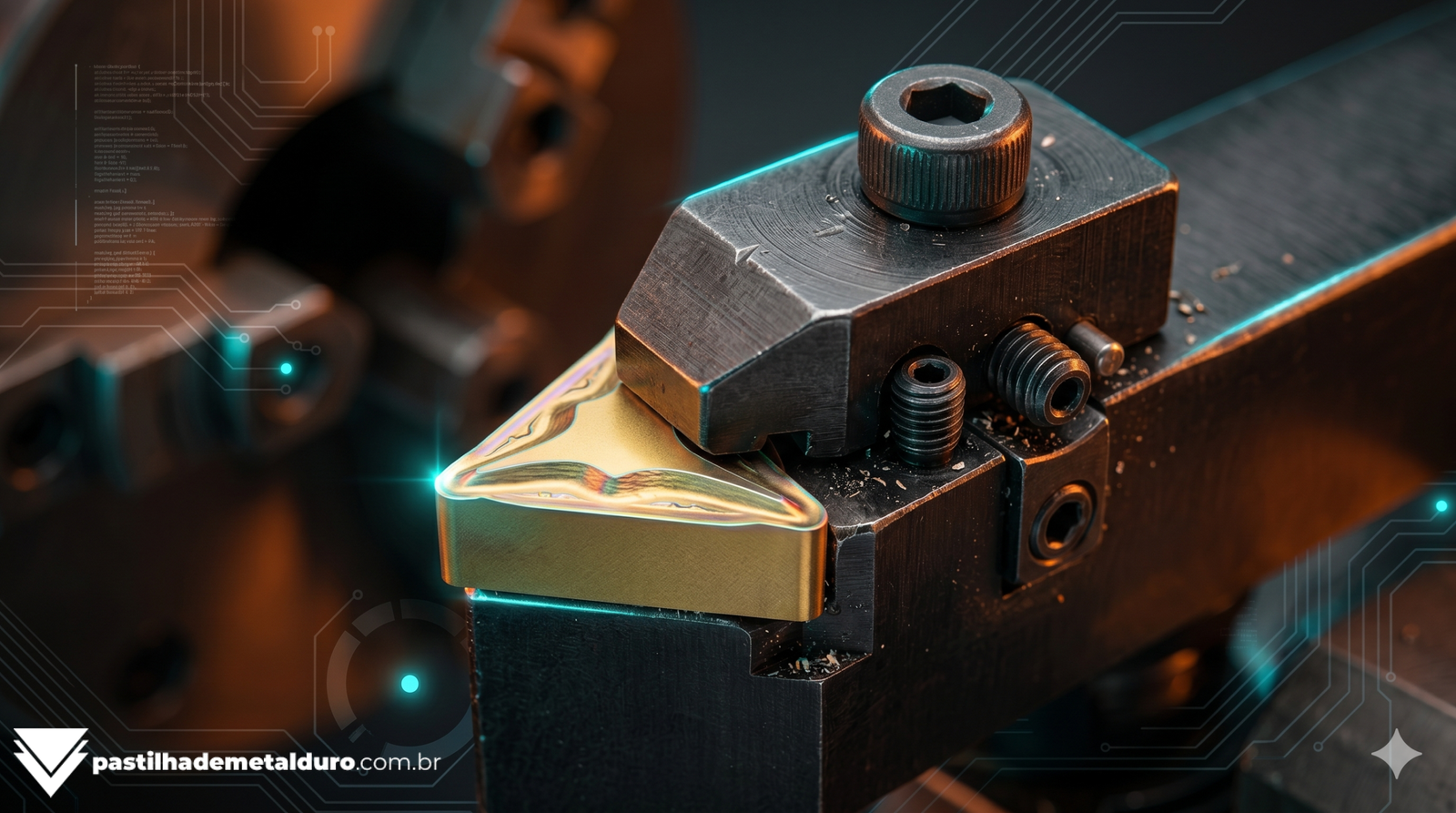

A pastilha de carboneto de tungstênio é o “dente” que corta o metal, mas o suporte é a “mandíbula” que garante a rigidez. Assim como os insertos, os suportes externos possuem uma codificação ISO própria que define seu sistema de fixação, ângulo de ataque e dimensões da haste.

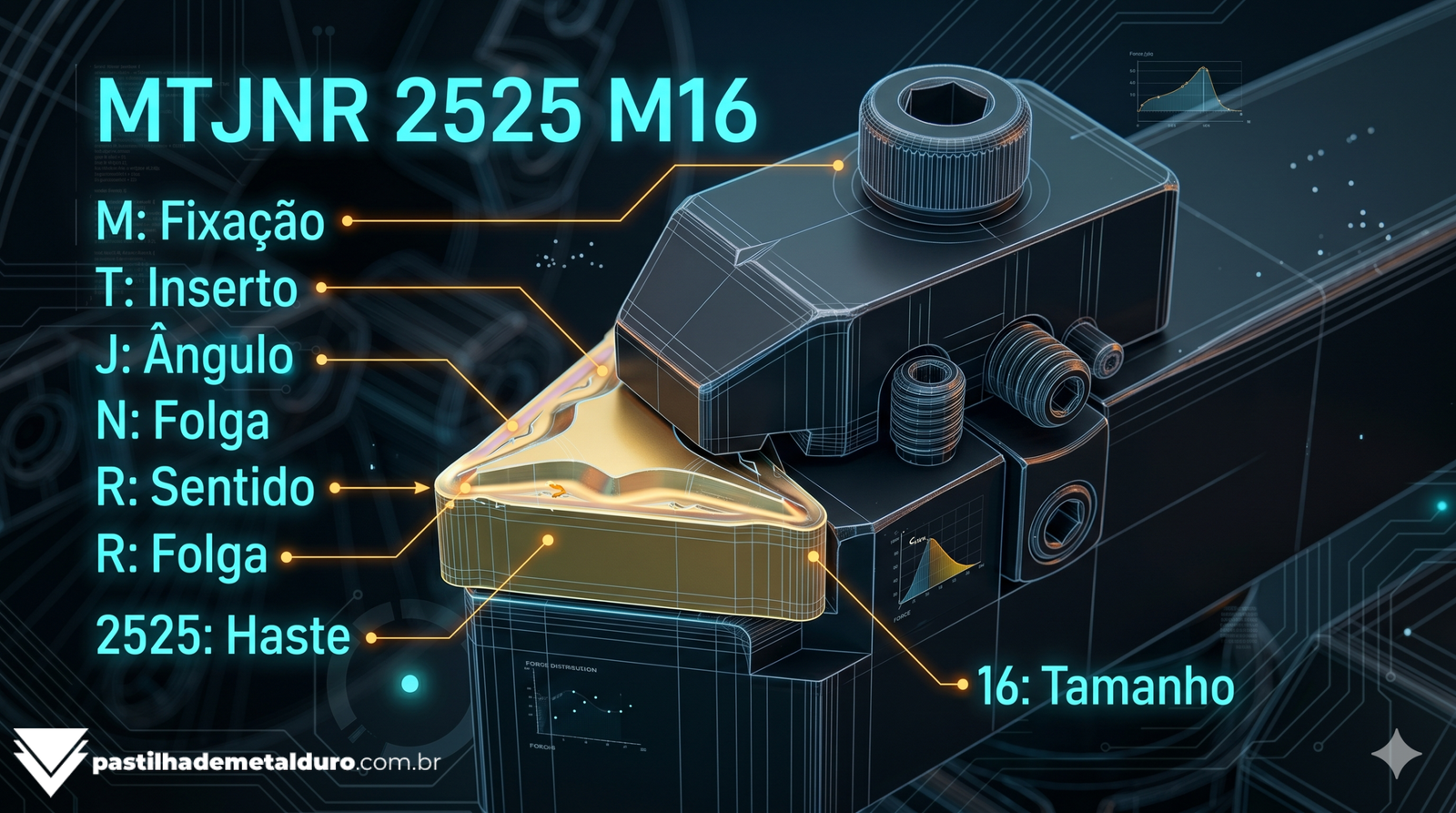

Entendendo o Código do Suporte (Ex: MTJNR 2525 M16)
Ao buscar um suporte (ou porta-ferramentas), você encontrará códigos que parecem complexos, mas seguem uma lógica linear para otimização de processo:
- M (Sistema de Fixação): A primeira letra é vital. “M” indica fixação dupla (grampo superior e pino central), ideal para desbaste pesado pois trava a pastilha de forma rígida. “P” indica fixação por pino alavanca (muito comum e rápido de trocar). “S” indica fixação por parafuso central (usado em pastilhas menores e ferramentas internas).
- T (Formato da Pastilha): Indica qual pastilha serve aqui. Neste caso, Triangular (TNMG).
- J (Ângulo de Posição): Define o ângulo que a ferramenta ataca a peça. “J” significa 93°, perfeito para tornear e facear no mesmo passe, permitindo a usinagem de cantos a 90°.
- N (Ângulo de Folga da Pastilha): Indica que o suporte aceita pastilhas negativas (0° de folga).
- R (Sentido de Corte): “R” (Right/Direita) ou “L” (Left/Esquerda).
- 2525 (Dimensões da Haste): Haste quadrada de 25mm de altura por 25mm de largura.
- M16: “M” é o comprimento total do suporte (ex: 150mm) e “16” indica o tamanho da aresta da pastilha que ele aceita (TNMG 16).
A Importância da Rigidez e da Fixação
Um suporte desgastado, onde o assento (berço) da pastilha está deformado, gera microvibrações que aceleram o lascamento e a craterização do seu inserto de carboneto de tungstênio.
- Recomendação de Desbaste: Para usinagem severa, o Suporte MTJNR 2525 M16 aliado a uma Pastilha TNMG 160408 oferece uma estabilidade incomparável.
- Recomendação de Acabamento: O Suporte SCLCR 2020 K09 fixado por parafuso e com uma Pastilha CCMT 09T304 é a escolha mestre para passes finos e precisos.
FAQ: Dúvidas sobre Suportes de Usinagem
Depende da operação. Para desbaste bruto, o sistema “M” (Duplo) oferece maior travamento contra vibrações. O sistema “P” (Alavanca) é o favorito da indústria por permitir trocas rápidas de pastilha. O sistema “S” (Parafuso) deixa o fluxo de cavacos desimpedido, ideal para acabamentos e furações.
Suportes de pastilhas negativas (como o MTJNR) possuem um calço de metal duro embaixo do inserto principal. Ele serve para proteger o corpo de aço do suporte caso a pastilha quebre durante a operação. Nunca usine sem o calço se o suporte foi projetado para tê-lo.
Apenas utilizando buchas de redução ou calços precisos. No entanto, perder 5mm de massa na haste reduz a rigidez do conjunto, aumentando a probabilidade de vibrações indesejadas que afetam o acabamento da peça.
