Pastilha de Rosqueamento CNC: O Guia Definitivo para Roscas Perfeitas
Na engenharia de precisão, a usinagem de uma rosca é o momento da verdade. Você pode ter um acabamento espelhado e tolerâncias perfeitas em todo o eixo, mas se a rosca falhar na calibragem final, a peça será rejeitada. Diferente de um passe de desbaste simples, o rosqueamento no CNC exige o sincronismo absoluto entre a rotação do fuso e o avanço da máquina.
Para garantir a lucratividade industrial e evitar o retrabalho, o Mestre da Usinagem precisa dominar a escolha da pastilha de rosqueamento de carboneto de tungstênio. Elas possuem uma lógica diferente do sistema ISO tradicional de torneamento ou das pastilhas de bedame para canal.
Perfil Completo vs. Perfil Parcial (Perfil em V)
Ao selecionar sua pastilha, a primeira grande decisão é o tipo de perfil:
1. Pastilha de Perfil Completo
- Como funciona: Ela usina não apenas o vale (fundo) da rosca, mas também corta o topo (crista) do filete.
- Vantagem: Cria uma rosca perfeitamente acabada e dentro da norma exigida (ex: ISO Métrica, UN, Whitworth) em uma única operação, sem deixar rebarbas.
- Desvantagem: Ela só serve para um passo específico. Uma pastilha para passo 1.5mm não pode fazer uma rosca de passo 2.0mm.
2. Pastilha de Perfil Parcial (Perfil em V a 60° ou 55°)
- Como funciona: O inserto corta apenas o vale da rosca, deixando o topo do filete intacto.
- Vantagem: É universal. Uma única pastilha (como a série A60) pode usinar uma ampla gama de passos (ex: de 0.5mm a 1.5mm).
- Desvantagem: Requer que o diâmetro externo da peça já esteja perfeitamente torneado antes de iniciar a rosca, pois a ferramenta não fará o acabamento da crista.
A Estratégia de Penetração (Infeed)
Errar a forma como a ferramenta entra no material é a causa número um de lascamento precoce ou quebra do inserto. Se você usar a mesma penetração radial pura usada em um cálculo normal de Vc e Ap, a ferramenta sofrerá pressão nas duas arestas simultaneamente.
- Penetração pelo Flanco (Modificada): A ferramenta entra no material com um leve ângulo (ex: 29° para uma rosca de 60°). Isso faz com que apenas uma aresta de corte trabalhe pesadamente por vez, permitindo que o quebra-cavacos direcione o material para longe da ferramenta sem travar.
Decifrando o Código (16ER e 16IR)

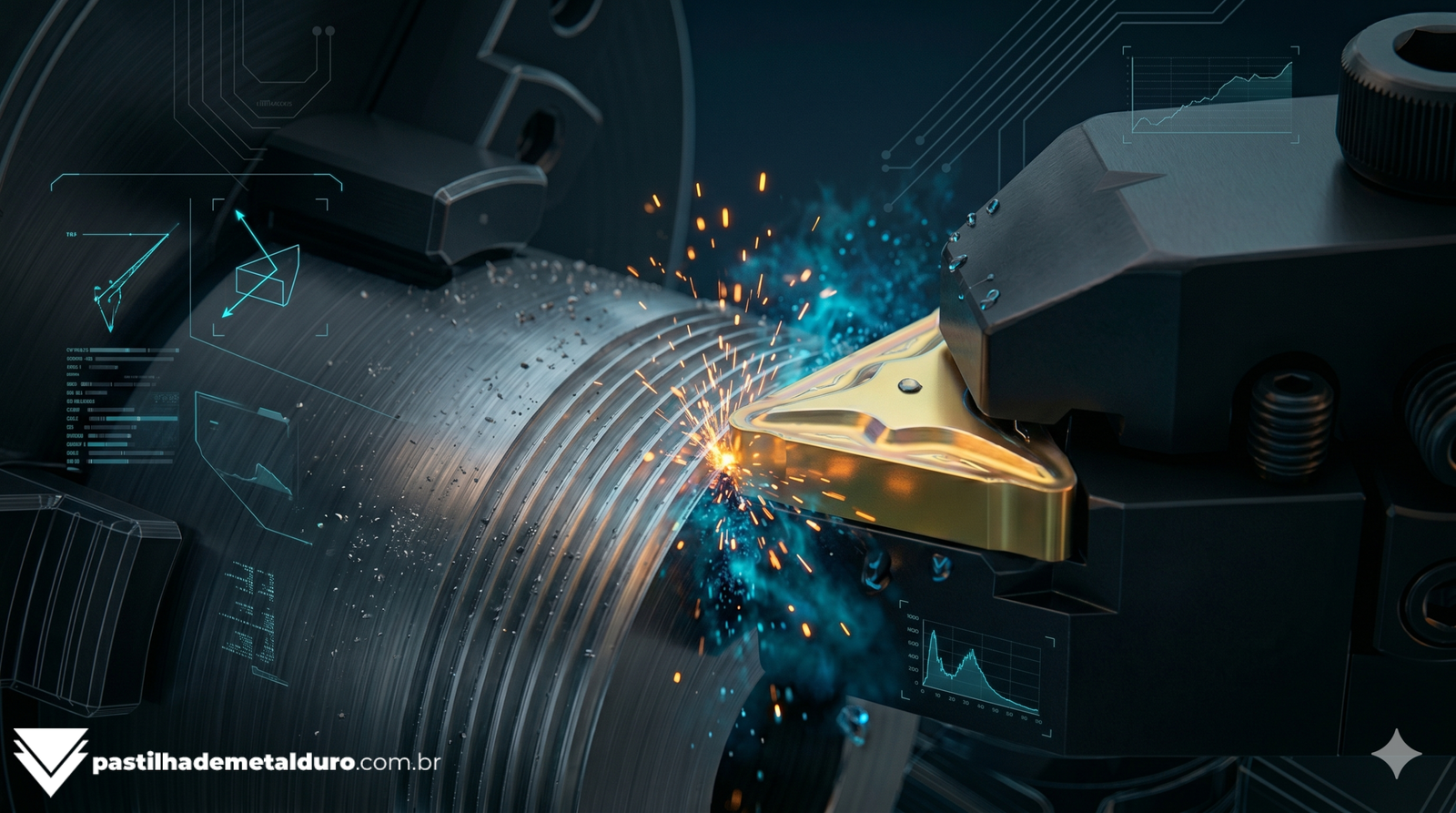

Ao montar seu suporte de torneamento, você verá códigos como 16ER 1.50 ISO:
- 16: Comprimento da aresta (tamanho da pastilha).
- E / I: “E” significa Externa (External). “I” significa Interna (Internal).
- R / L: “R” é rosca à Direita (Right). “L” é à Esquerda (Left).
- 1.50: O passo da rosca em milímetros (Perfil Completo).
Dica de Especialista: Não se esqueça de usar a classe de pastilha correta (P, M, K) de acordo com o material. Para rosqueamento em aço carbono, a Pastilha 16ER 1.50 ISO com cobertura CVD é uma excelente escolha.
FAQ: Dúvidas sobre Rosqueamento CNC
Devido ao ângulo da hélice (a inclinação natural da rosca), a pastilha não pode ficar perfeitamente plana. O suporte possui um calço intercambiável (anvil) com graus de inclinação específicos (ex: 1.5°). Isso evita que a lateral da pastilha raspe no flanco da rosca durante o avanço.
Sim, diferente do fresamento, o rosqueamento no torno é uma operação contínua de alta fricção. O óleo de corte ou fluido bem concentrado ajuda a evitar a aresta postiça de corte e melhora drasticamente o acabamento dos filetes.
Geralmente, a profundidade do primeiro passe (Ap) foi muito agressiva. No rosqueamento, a área de contato da ferramenta aumenta exponencialmente a cada passe. O primeiro passe deve remover o maior volume, mas de forma controlada, e os passes subsequentes devem ser cada vez mais rasos.
